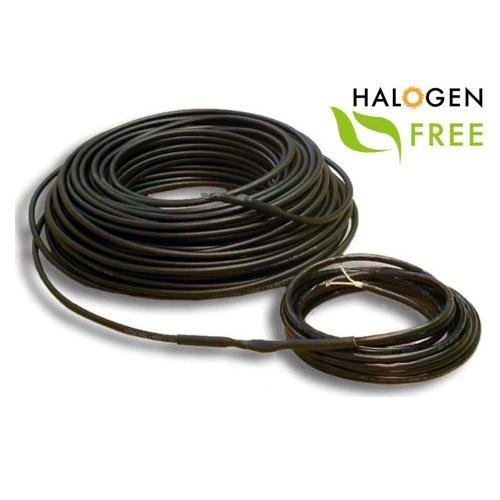

Kabel grzejny jednostronnie zasilany 40ADPSV 30 W/m
Kabel grzejny jednostronnie zasilany 40ADPSV 30 W/m
Opis/Charakterystyka
Jednostronnie zasilane zestawy stosowane w systemach przeciwoblodzeniowych powierzchni zewnętrznych, schodów, instalacji rynnowych, koryt odpływowych itp.
Wykonane z 2-żyłowego w pełni ekranowanego przewodu grzejnego o obciążalności jednostkowej 30W/m, z płaszczem zewnętrznym odpornym na promieniowanie UV.
Przewód przyłączeniowy o długości 5m.
Zasilanie napięciem 400V w układzie TN-S.
Dane techniczne:
Ogrzewanie podłogowe | Schody, tarasy | Rynny | Chłodnie | Rurociągi | |
Max. jednostkowa moc grzejna | 30,0 W/m | 30,0 W/m | 30,0 W/m | 10,0 W/m | 10,0 W/m |
Napięcie znamionowe | 400V | ||||
Wytrzymałość temperaturowa | od –30°C do +80°C | ||||
Stopień ochrony | IP67 | ||||
Min. promień gięcia | 6-krotna średnica zewnętrzna kabla | ||||
Min. temp. montażu | –5°C | ||||
Średnica zewnętrzna | od 5,2 mm do 5,9 mm | ||||
Rezystancja jednostkowa | od 0,136 Ω/m do 38,72 Ω/m | ||||
Własności samogasnące | TAK | ||||
Klasyfikacja mechaniczna | M2 zgodnie z normą IEC 60800:2009 |
Standardowe zestawy:
Symbol | Długość [m] | Moc zestawu [W] |
40ADPSV 30350 | 12,0 | 350 |
40ADPSV 30580 | 20,0 | 580 |
40ADPSV 30730 | 24,0 | 730 |
40ADPSV 30950 | 32,0 | 950 |
40ADPSV 301150 | 39,0 | 1150 |
40ADPSV 301360 | 46,0 | 1360 |
40ADPSV 301670 | 56,0 | 1670 |
40ADPSV 301850 | 63,0 | 1850 |
40ADPSV 302250 | 76,0 | 2250 |
40ADPSV 302720 | 92,0 | 2720 |
40ADPSV 303350 | 114,0 | 3350 |
40ADPSV 303900 | 132,0 | 3900 |
40ADPSV 305000 | 163,0 | 5000 |
40ADPSV 306000 | 196,0 | 6000 |
