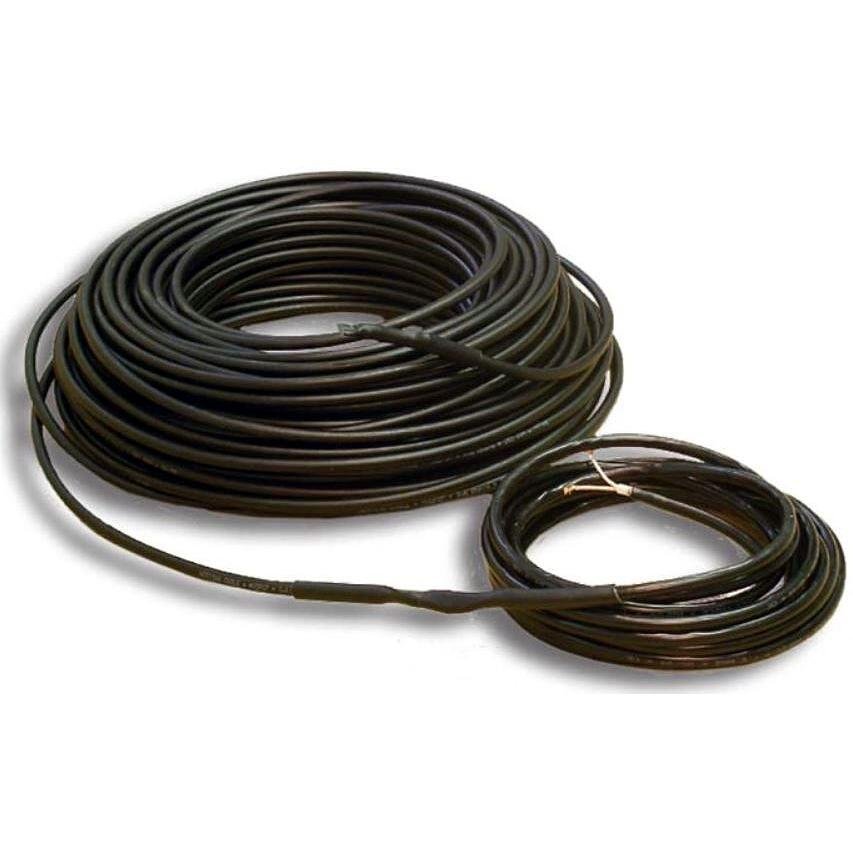

Zestaw grzejny 23ADPSV

Zestaw grzejny 23ADPSV

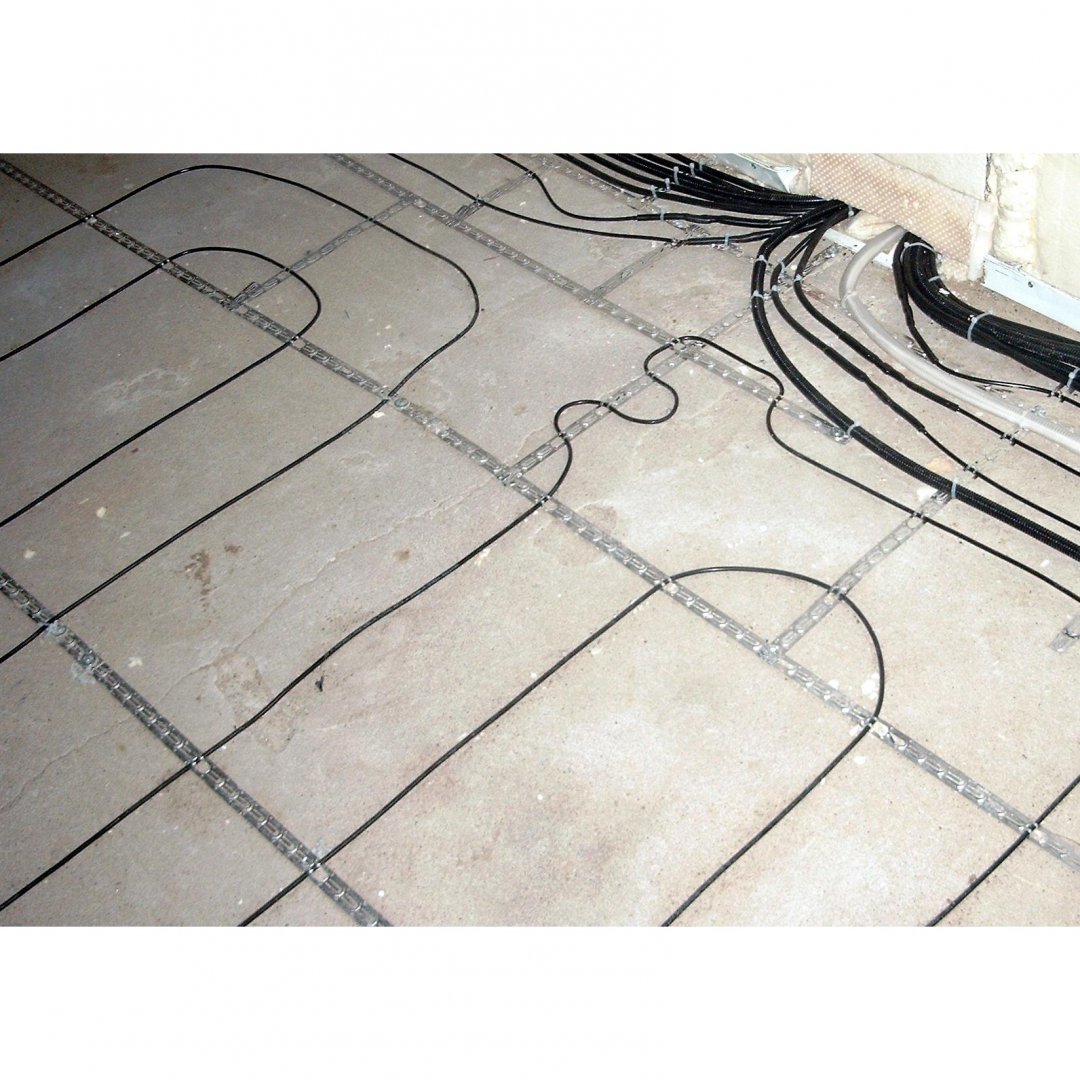

przykład montażu - mroźnia

przykład montażu - mroźnia

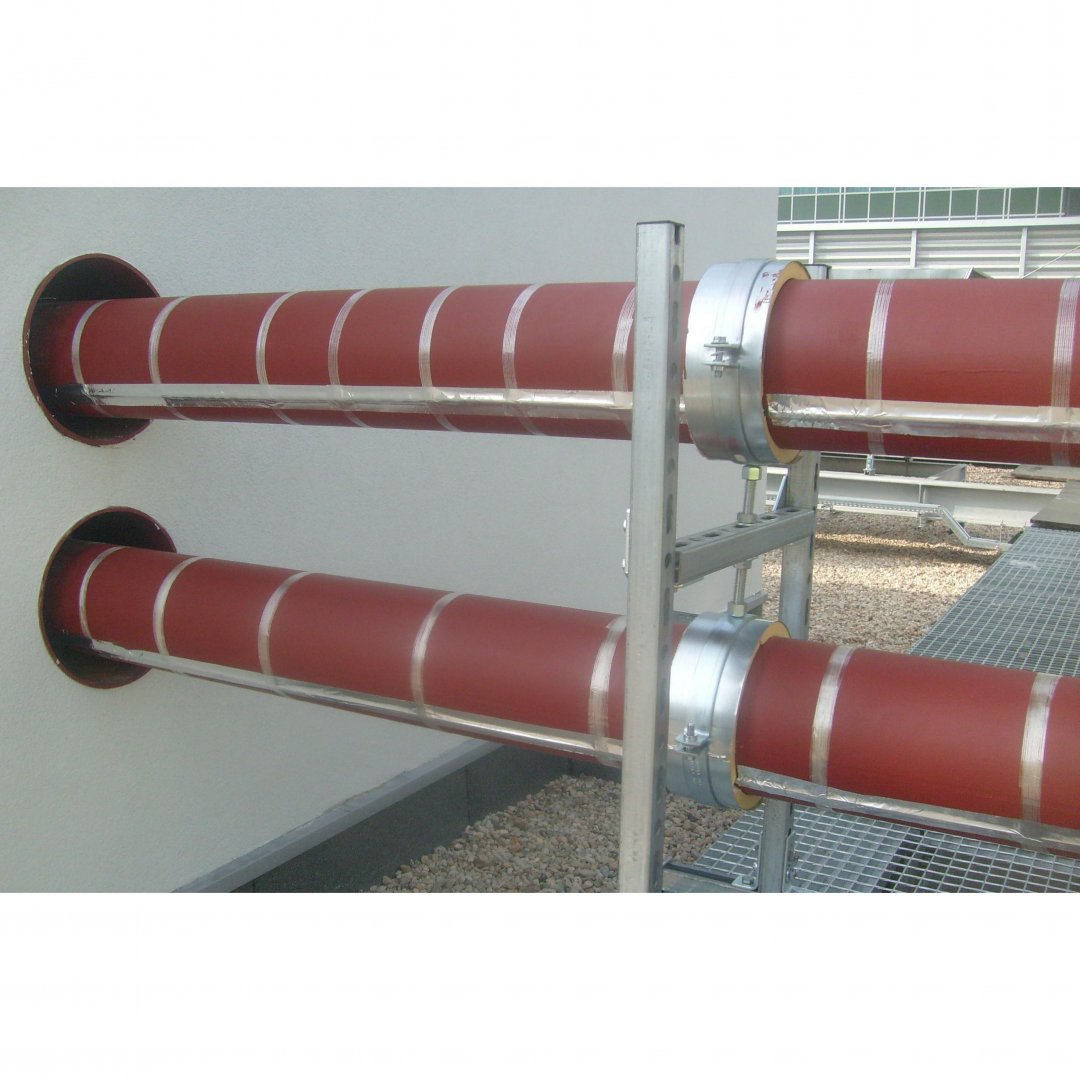

Przykład montażu -ogrzewanie rurociągów

Przykład montażu -ogrzewanie rurociągów

Kabel grzejny jednostronnie zasilany ADPSV 10W/m

Pliki do pobrania

Opis/Charakterystyka

Jednostronnie zasilane zestawy stosowane w systemach przeciwzamrożeniowych rur i zbiorników, ochrony przez przemarzaniem gruntu pod komorami mroźni lub podgrzewania gruntu w uprawach szklarniowych.
Wykonane z 2-żyłowego w pełni ekranowanego przewodu grzejnego o obciążalności jednostkowej 10W/m z płaszczem zewnętrznym odpornym na promieniowanie UV.
Przewód przyłączeniowy o długości 5m.
Zasilanie napięciem 230V AC w układzie TN-S.

Dane techniczne:

  Ogrzewanie podłogowe Schody, tarasy Rynny Chłodnie Rurociągi
Max. jednostkowa moc grzejna 20,0 W/m 20,0 W/m 20,0 W/m 10,0 W/m 10,0 W/m
Napięcie znamionowe 230V AC
Wytrzymałość temperaturowa od –30°C do +80°C
Stopień ochrony IP67
Min. promień gięcia 6-krotna średnica zewnętrzna kabla
Min. temp. montażu –5°C
Średnica zewnętrzna od 5,2 mm do 5,9 mm
Rezystancja jednostkowa od 0,136 Ω/m do 38,72 Ω/m
Własności samogasnące TAK
Klasyfikacja mechaniczna M2 zgodnie z normą IEC 60800:2009

Standardowe zestawy:

Symbol Długość [m] Moc zestawu [W]
23ADPSV 10120 11,4 120
23ADPSV 10200 18,9 200
23ADPSV 10250 23,6 250
23ADPSV 10320 31,6 320
23ADPSV 10400 36,9 400
23ADPSV 10450 45,9 450
23ADPSV 10550 56,1 550
23ADPSV 10600 63,9 600
23ADPSV 10750 75,8 750
23ADPSV 10950 87,0 950
23ADPSV 101100 114,5 1100
23ADPSV 101300 131,3 1300
23ADPSV 101700 158,5 1700
23ADPSV 102000 194,5 2000



Ecodesign znak.png Niniejszy produkt jest elektrycznym nieprzenośnym miejscowym ogrzewaczem pomieszczeń i aby spełnić obowiązkowe wymagania dotyczące dyrektywy Ecodesign określone w rozporządzeniu Komisji (UE) 2024/1103.Symbol graficzny Ecodesign stanowi aktywny link do obowiązkowych warunków jego instalacji.
