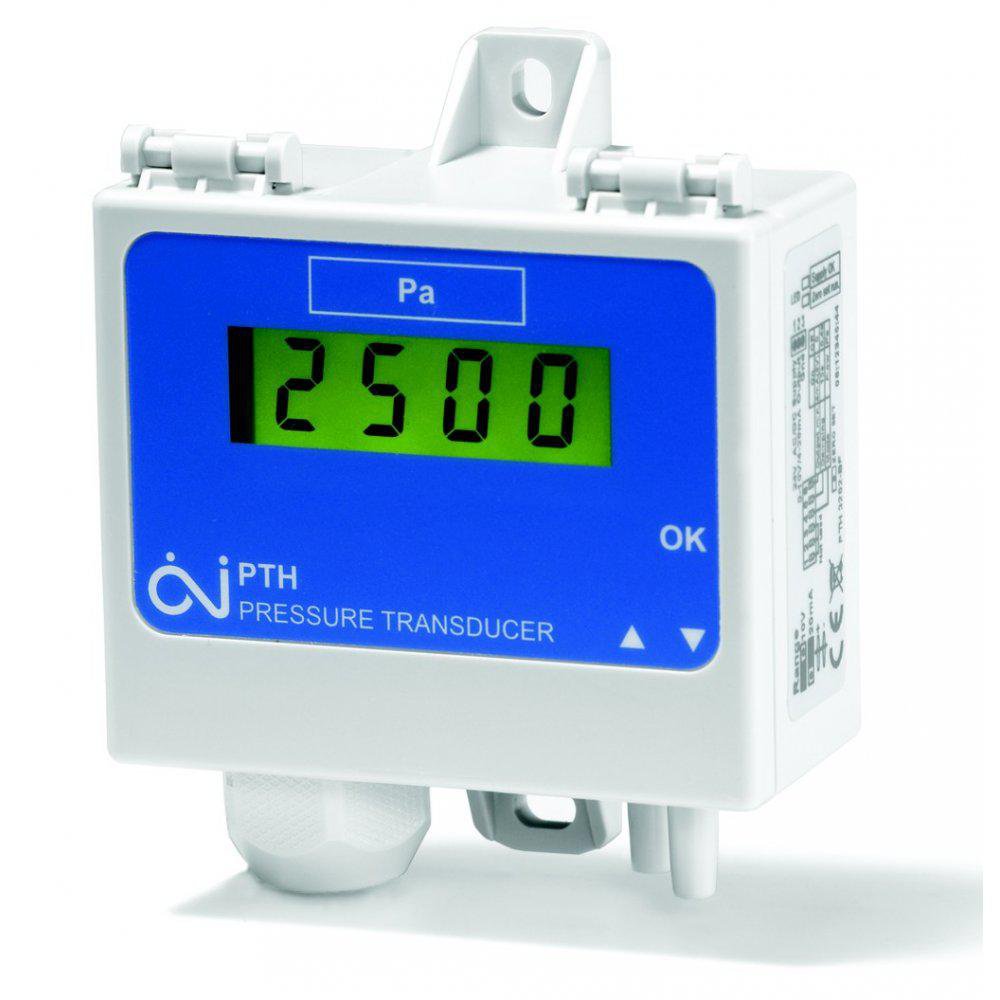

PTH
Pliki do pobrania
Zastosowanie:
Przetwornik ciśnienia jednokanałowy 8 opcji wyboru ciśnienia z zakresu 0-2000Pa, 0-10V, 2-10VDC lub 4-20mA, 0-20mADC
Dane techniczne:
| Napięcie zasilania | 24V AC ±15%, 50/60 Hz, 13.5 - 28V DC |
| Wyjście przetwornika | 0-10V, 2-10V DC, 4-20 mA, 0-20 mA DC |
| Zakres pomiaru | -50/+50 Pa; 0/100 Pa, 0/150 Pa; 0/350Pa, 0/500 Pa; 0/1000 Pa, 0/1500 Pa; 0/2000 Pa |
| Temperatura otoczenia | przy stałej pracy : -20/+40°C; (chwilowa : -30/+50°C) |
| Dokładność przy temperaturze -20/+30°C | ±3% > 350 Pa, ±10 Pa < 350 Pa |
| Liniowość przy temperaturze -20/+30°C | < ±1% pełnego zakresu przetwornika |
| Maksymalne ciśnienie | 20 kPa |
| Pobór mocy | 2 VA (+5/+40°C); 4 VA (-20/+40°C) |
| Okres tłumienia (do wyboru) | .0,4 sek. lub 10 sek. |
| Wymiary | 74 x 36 x 91 mm |
| Wymiary kabli | 3 x max. 1,5 mm2 |
| Rurki ciśnieniowe | 2 x ø6,2 mm |
| Stopień ochrony | IP54 |
| Waga | 80 g |
