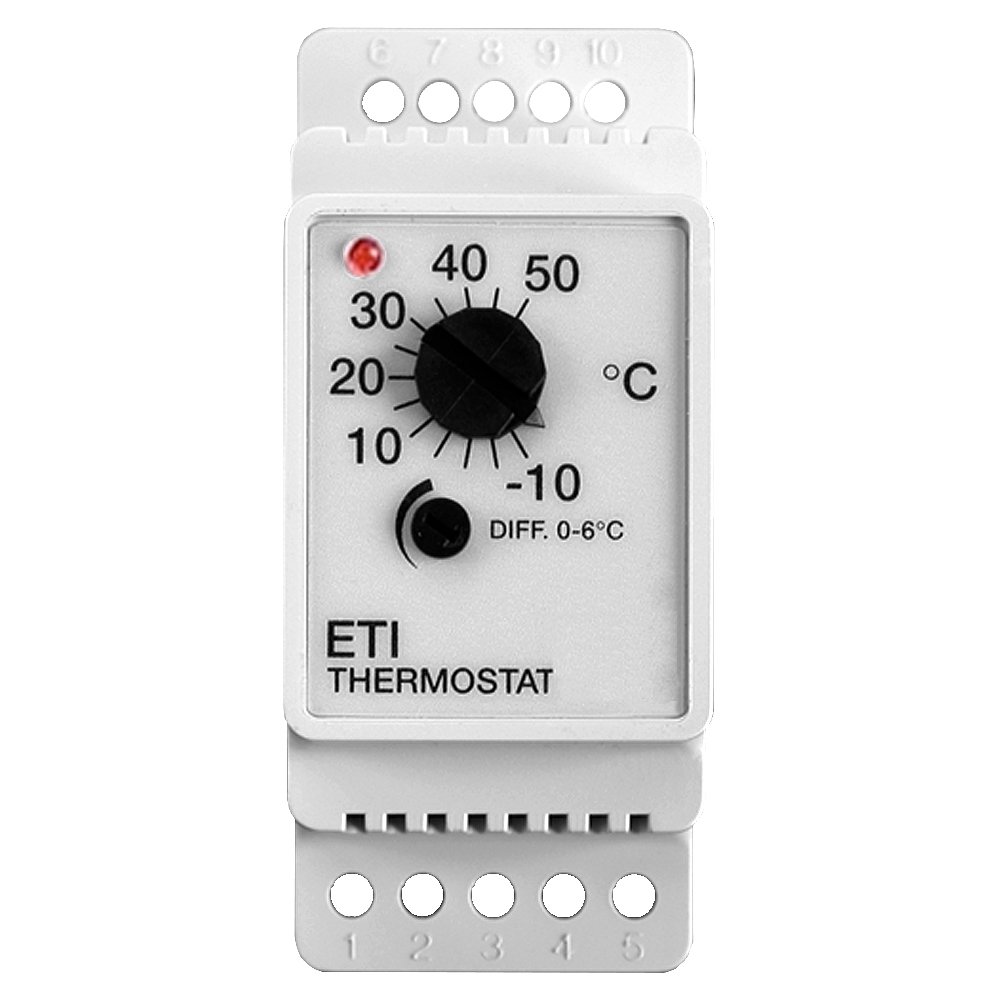

ETI-1221

Termostat elektroniczny o kompaktowej obudowie.

Zalety:

  • Zwarta obudowa modułowa do montażu na szynę DIN
  • Zestyk bezpotencjałowy, przełączny o zdolności łączeniowej 10A / 230V
  • Sygnalizacja załączenia diodą LED
  • Regulowana histereza
  • Dwa zakresy temperaturowe

Opis/Charakterystyka:

Termostat ETI jest dwustanowym regulatorem elektronicznym służącym do sterowania elektrycznymi systemami grzejnymi. Przekaźnik z zestykiem bezpotencjałowym, przełącznym o obciążalności 10A/230V AC umożliwia bezpośrednie sterowanie 1-fazowymi obwodami grzejnymi o mocy do 2300W (obciążenie rezystancyjne). Obudowa modułowa termostatu przystosowana jest do montażu na szynie DIN (2 moduły). Termostat współpracuje z grupą czujników typu NTC (seria ETF .44/99 lub ETF .22) umożliwiających pomiar temperatury w różnorodnych warunkach środowiskowych.

Działanie:

Zmiana temperatury czujnika NTC podłączonego do wejścia pomiarowego termostatu powoduje zmianę jego rezystancji, która porównywana jest z rezystancją odpowiadającą wartości temperatury ustawionej pokrętłem na panelu czołowym termostatu. Jeżeli temperatura czujnika spadnie poniżej wartości ustawionej -½ wartości histerezy, nastąpi przełączenie zestyku i zapalenie czerwonej diody na panelu czołowym termostatu. Wyłączenie ogrzewania nastąpi przy wzroście temperatury czujnika powyżej wartości ustawionej na termostacie + ½ wartości histerezy.

Dane techniczne:

Napięcie zasilania 230V AC ±10% 50/60Hz
Pobór mocy 3VA
Zakres regulacji od +10°C do +110°C
Zestyk SPDT 10A /230V bezpotencjałowy
Przekrój zacisków 2,5 mm²
Przekrój zacisków PE brak
Histereza 0,5 –10°C
Stopień ochrony IP20
Temperatura pracy od 0°C do +50°C
Max. temperatura czujnika +70°C (ETF .44/99) lub +120°C (ETF .22)
Min. temperatura czujnika –20°C (ETF .44/99) lub –40°C (ETF .22)
Wymiary (wys. x szer. x głęb.) 86 x 36 x 58 mm
