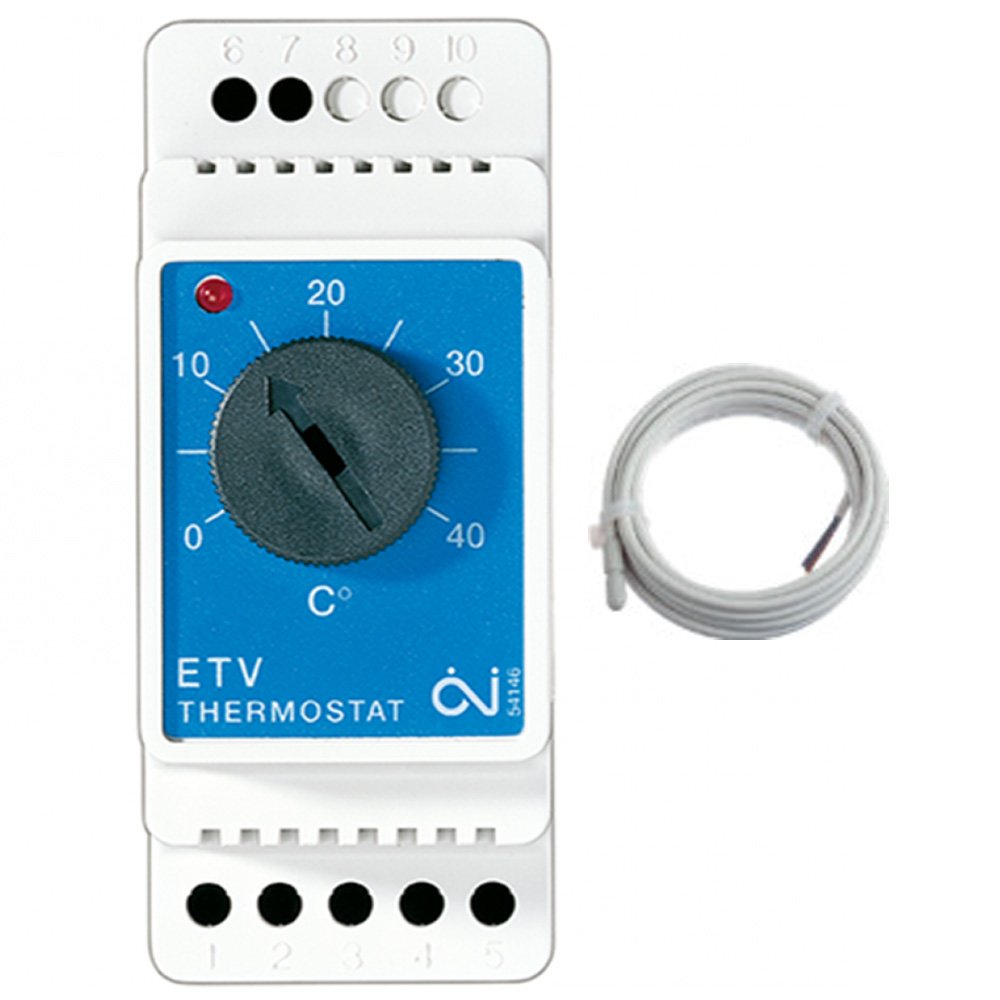

ETV-1991

Termostat z czujnikiem podłogowym

Zalety:

  • Zwarta obudowa modułowa do montażu na szynę DIN
  • Zestyk o zdolności łączeniowej 16A / 230V
  • Funkcja obniżki temperatury
  • Sygnalizacja załączenia diodą LED

Opis/Charakterystyka:

Termostat ETV jest dwustanowym regulatorem elektronicznym służącym do sterowania elektrycznymi systemami grzejnymi. Przekaźnik z 1-polowym zestykiem o obciążalności 16A/230V AC umożliwia bezpośrednie sterowanie 1-fazowymi obwodami grzejnymi o mocy do 3600W (obciążenie rezystancyjne). Obudowa modułowa termostatu przystosowana jest do montażu na szynie DIN (2 standardowe moduły). Termostat współpracuje z grupą czujników NTC (seria ETF .44/99 lub ETF .22) umożliwiających pomiar temperatury w różnorodnych warunkach środowiskowych.

Działanie:

Zmiana temperatury czujnika NTC podłączonego do wejścia pomiarowego termostatu powoduje zmianę jego rezystancji, która porównywana jest z rezystancją odpowiadającą wartości temperatury ustawionej pokrętłem na panelu czołowym termostatu. Jeżeli temperatura czujnika spadnie poniżej wartości ustawionej nastąpi zamknięcie zestyku (podanie napięcia na obwód grzejny lub cewkę stycznika) i zapalenie czerwonej diody na panelu czołowym termostatu. Wyłączenie ogrzewania nastąpi przy wzroście temperatury czujnika powyżej wartości ustawionej na termostacie + wartość histerezy 0,4°C. Termostat posiada dodatkową funkcję obniżki temperatury o wartość 5°C uaktywnianą po podaniu fazy zasilającej termostat (230V) na zacisk nr 3.

Dane techniczne:

Napięcie zasilania 230V AC ±10%, 50/60 Hz
Pobór mocy 3VA
Zakres regulacji od 0°C do +40°C
Zestyk SPST 16A / 230V AC
Przekrój zacisków 2,5 mm²
Przekrój zacisków PE brak
Histereza 0,4°C
Obniżka temperatury (z zewnętrznego zegara) Stała o 5°C
Stopień ochrony IP20
Temperatura pracy 0°C /+50°C
Max. temperatura czujnika +70°C (ETF .44/99) lub +120°C (ETF .22)
Min. temperatura czujnika –20°C (ETF .44/99) lub –40°C (ETF .22)
Wymiary (wys. x szer. x głęb.) 86 x 36 x 58 mm
