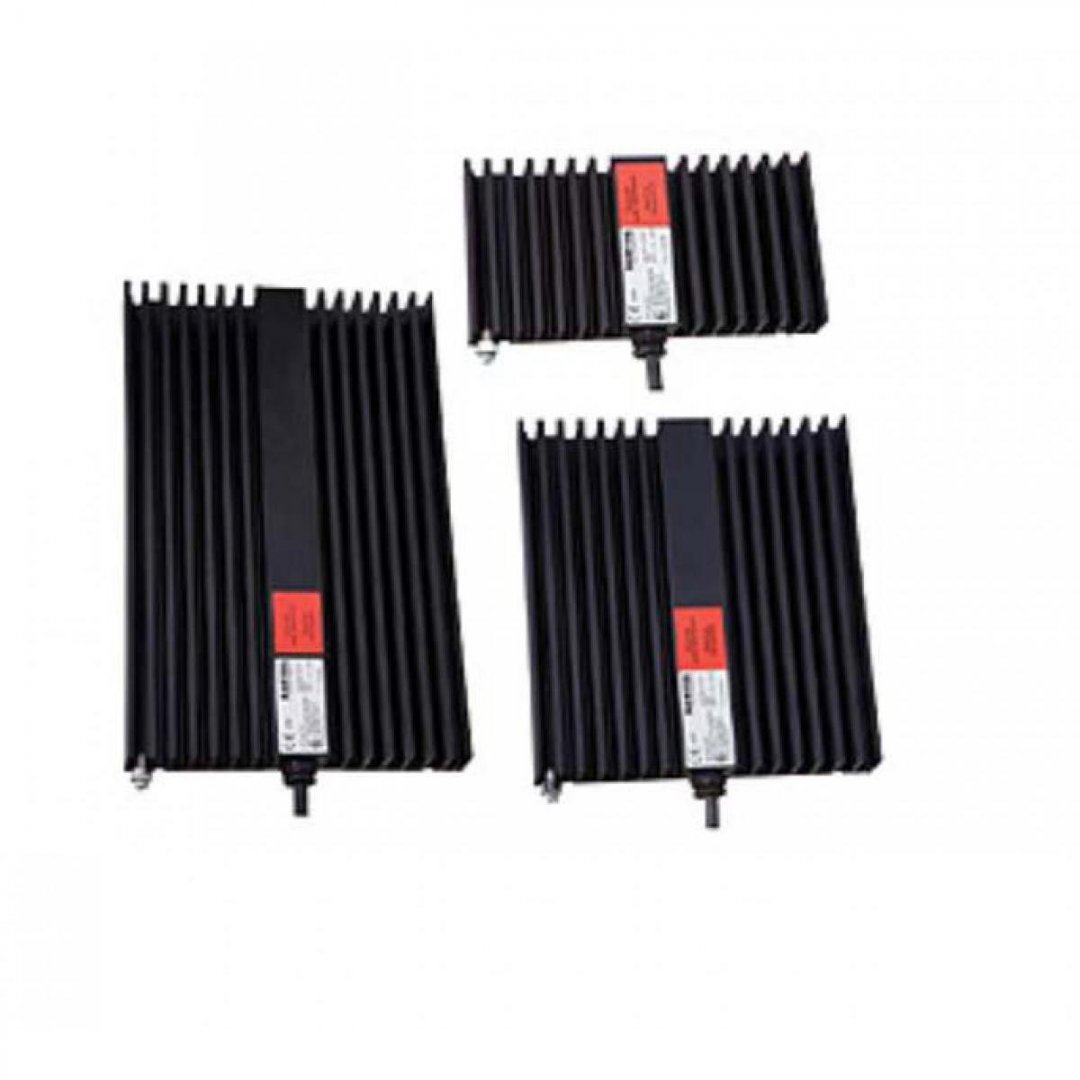

L-HSF

Płyta grzejna samoograniczająca do stref z zagrożeniem wybuchu 100 lub 200 W

Zastosowanie:

Samoograniczające grzejniki płytowe przewidziane są do pracy w strefach zagrożonych wybuchem jako elementy grzejne chroniące przed zamarzaniem i kondensowaniem się wilgoci. Ich zastosowanie gwarantuje bezpieczeństwo pracy urządzeń, zabezpieczając je przed wahaniami temperatur lub utrzymując wymaganą dla nich minimalną wartość temperatury. Konstrukcja grzejników eliminuje niebezpieczeństwo porażenia od części elektrycznej lub innych uszkodzeń związanych z powstawaniem korozji na ich powierzchni. Miejsca ich stosowania to różnego typu obudowy np. rozdzielnice, szafki AKP, obudowy analizatorów, przetworników itp.

Zalety:

  • samoograniczanie mocy grzejnej
  • montaż w pozycji pionowej lub poziomej
  • atest ATEX dla stref z gazami lub pyłami
  • szeroki zakres napięć zasilających
  • cienki przekrój płyty
  • duża powierzchnia oddawania ciepła
  • urządzenia gotowe do podłączenia, bezobsługowe

Opis/Charakterystyka:

Budowa

Grzejniki wyposażone są w element grzejny PTC, którego rezystancja wzrasta wraz z temperaturą płyty grzejnej. Połączony z elementem grzejnym profil aluminiowy o specjalnej budowie zapewnia równomierne rozprowadzanie ciepła w przestrzeni obudowy. Aby zapewnić optymalną konwekcję ciepła w obudowie, żebra profilu aluminiowego nie powinny być przykrywane innymi elementami.

Działanie

Element grzejny PTC zwiększa swoją rezystancję wraz ze wzrostem temperatury co powoduje zmniejszanie mocy grzejnej. Przy wysokich temperaturach moc grzejnika jest redukowana do minimalnej wartości co zapewnia ograniczenie temperatury powierzchni profilu aluminiowego tak, że nie zostanie przekroczona wartość wynikająca z klasy temperaturowej. Dodatkowo ten typ elementu grzejnego zmienia swoją rezystancję w zależności od napięcia zasilającego. Dzięki temu możliwe jest zasilanie grzejnika HSF napięciem z zakresu od 120 do 240 V.

Dane techniczne:

Typ ochrony przeciwwybuchowej Ex II 2G EEx d IIC T3, Ex II 2D IP65 T 200°C
Certyfikat PTB 03 ATEX 1221X
Stopień ochrony IP68, NEMA 4X
Temperatura otoczenia od -50°C do +60°C
Temperatura powierzchni płyty od -50°C do +180°C
Napięcie znamionowe od 120 do 230 V AC/DC
Moc znamionowa 100W lub 200W (temp. powierzchni 0°C)
Zasilanie Przewód EWKF 3x1,5 mm2 φ = 8,1 mm
Pozycja montażu pionowa lub pozioma
Materiał czarne, utleniane anodowo aluminium, odporne na wodę morską



Program produkcji:

Symbol Moc znamionowa Długość przewodu Ciężar netto Wymiary [mm]
dł. x szer. x wys.
HSF 100-T3-1 100W 1 m 0.9 kg 105 x 206 x 30
HSF 100-T3-5 100W 5 m 1.3 kg 105 x 206 x 30
HSF 200-T3-1 200W 1 m 1.8 kg 225 x 206 x 30
HSF 200-T3-5 200W 5 m 2.2 kg 225 x 206 x 30
