ELSR-LS-25-2-BO
Taśma grzejna samoregulująca 25W/m
Taśma grzejna samoregulująca 25W/m

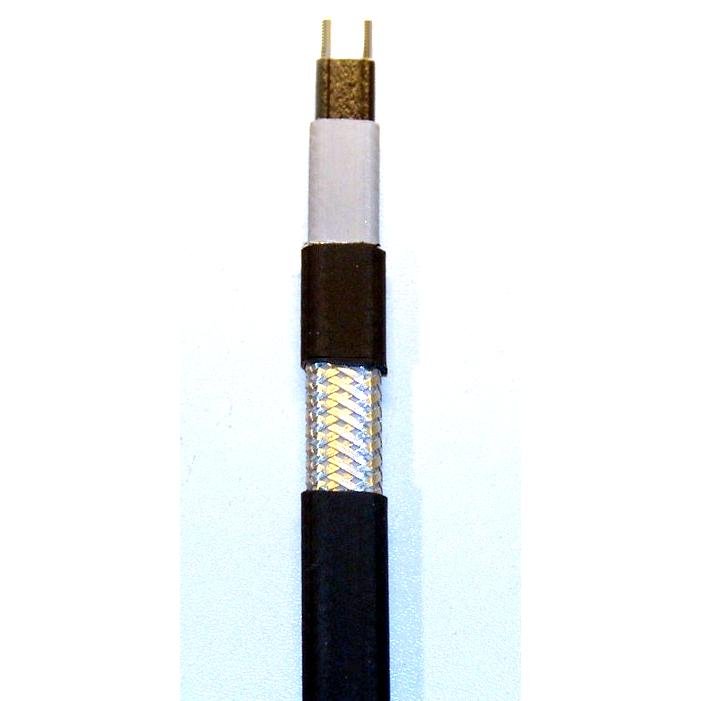

PrzewodyELSR z serii PROTEKTOR są samoregulującymi, jednostronnie zasilanymi taśmami grzejnymi. Specjalny, usieciowany polimerowy rdzeń przewodzący jest połączony z żyłami zasilającymi o przekroju 1,23 mm² (ocynowana linka miedziana). Rdzeń grzejny zmniejsza lub zwiększa swoją moc grzejną odpowiednio do zmian temperatury w jego otoczeniu. Na warstwie materiału grzejnego jest wytłoczona izolacja zewnętrzna pokryta warstwą aluminiową tworzącą ekran ochronny na całej długości przewodu.
Płaszcz zewnętrzny z teroplastycznego elastomeru TPE-O zapewnia odporność przewodu na promieniowanie UV, wilgoć oraz chroni go przed wpływami otoczenia.
Równoległe żyły zasilające dostarczają napięcie na całej długości przewodu grzejnego. Przewodzący rdzeń grzejny tworzy nieskończoną liczbę równoległych, przewodzących ścieżek co pozwala ciąć przewód na dowolną długość w trakcie montażu bez niebezpieczeństwa pojawienia się zimnych stref. Charakterystyka samoregulacji przewodu grzejnego wynika z wewnętrznych właściwości materiału tworzącego przewodzący rdzeń. Przy wzroście temperatury rdzenia liczba przewodzących ścieżek w materiale ulega zmniejszeniu, co automatycznie zmniejsza moc grzejną. Przy obniżeniu wartości temperatury liczba ścieżek przewodzących wzrasta, powodując wzrost mocy grzejnej. Zjawisko to występuje na całej długości przewodu, dzięki czemu następuje dopasowanie mocy grzejnej do różnych warunków panujących na ogrzewanym urządzeniu. Efekt samoregulacji pozwala na krzyżowanie, stykanie się przewodów grzejnych bez obawy o ich przegrzanie. Samoregulacja mocy grzejnej pozwala na efektywne wykorzystywanie energii, gdyż ciepło wytwarzane jest tylko w miejscu gdzie jest potrzebne, oraz ogranicza maksymalną temperaturę powłoki przewodu.
Napięcie znamionowe | 230V AC |
Moc grzejna przy +5°C na rurze | 25,0 W/m |
Moc grzejna przy 0°C w rynnie: | |
rynna sucha | 28 W/m |
rynna zalodzona | 45 W/m |
Max. temperatura pracy (przewód pod napięciem) | +65°C |
Max. temperatura wytrzymywana (napięcie wyłączone) | +80°C |
Max. długość obwodu grzejnego: | Rurociągi, zbiorniki itp. pod izolacją cieplną |
Min.temperatura włączenia 0oC | |
Zabezpieczenie C10A | 50m |
Zabezpieczenie C16A | 85m |
Zabezpieczenie C20A | 105m |
Min.temperatura włączenia -20oC | |
Zabezpieczenie C10A | 35m |
Zabezpieczenie C16A | 60m |
Zabezpieczenie C20A | 75m |
Max. długość obwodu rynny | Rynny, dachy - bezpośrednie schładzanie wodą |
Zabezpieczenie C16A | 50m |
Zabezpieczenie C20A | 65m |
Odporność na zwiazki organiczne: (oleje, benzyna, bitumy np. papa) | NIE |
Odporność na promieniowanie UV | TAK |
Min. promień gięcia | 25 mm |
Min. temperatura montażu | –50°C |
Wymiary | 10,3 x 5,5 mm |
