CTL-PT

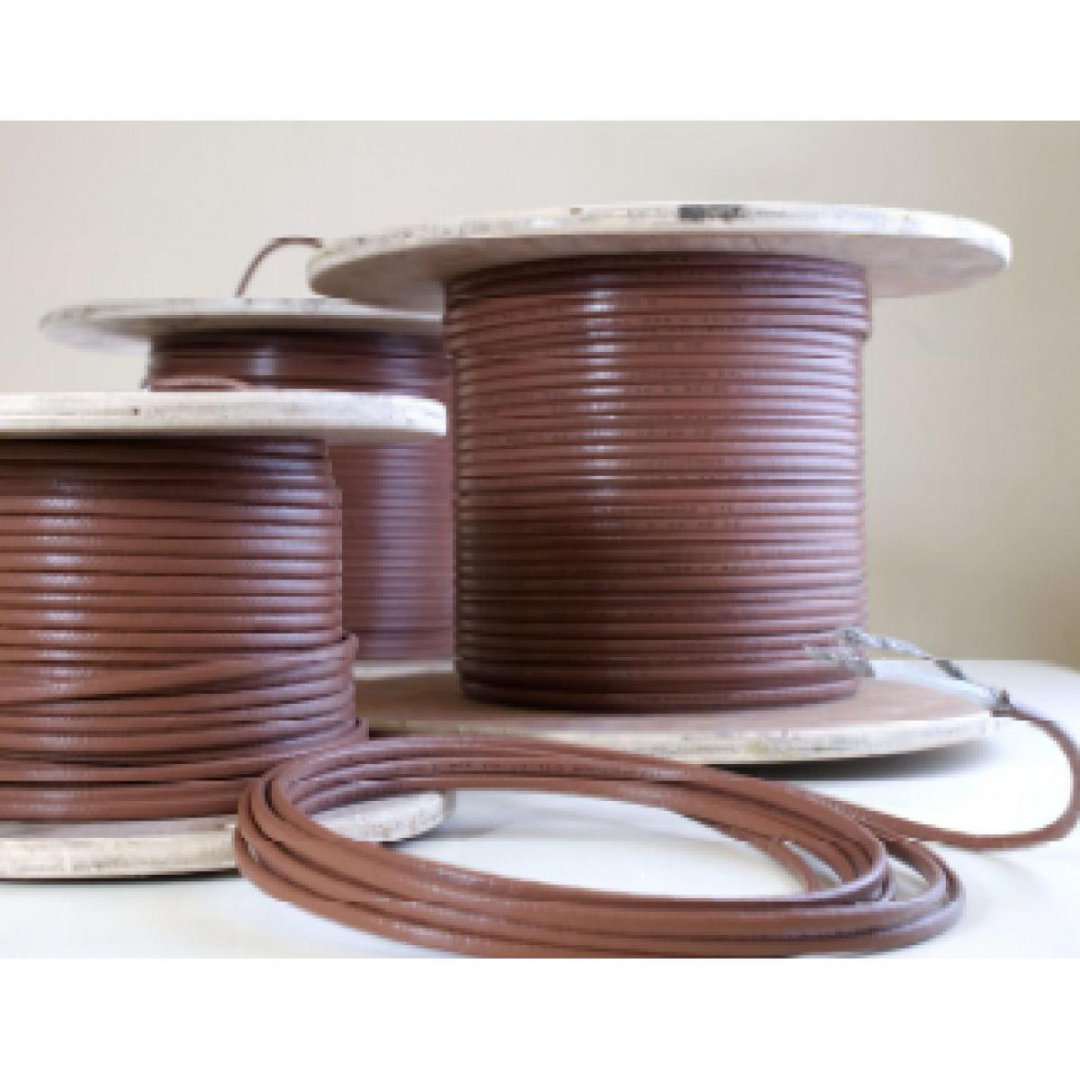

Przewód grzejny sektorowy

Zastosowanie:

Przewód CTL-PT jest równoległym przewodem grzejnym o budowie sektorowej przeznaczonym do ogrzewania kompensującego. Jest on stosowany zarówno do ochrony przed mrozem jak również do utrzymywania stałej temperatury technologicznej rurociągów, rurek impulsowych, zbiorników itp. na których występują wysokie temperatury technologiczne.

Zalety:

Wysoka odporność na temperaturę do 260oC. Cięcie na wymiar w trakcie montażu. Powłoka zewnętrzna z fluoropolimeru PFA odporna na oddziaływanie związków chemicznych i korozję. Metalowy oplot zapewniający ochronę elektryczną i mechaniczną. Łatwość montażu dzięki dużej giętkości. Bezpieczeństwo pracy dzięki budowie sektorowej. Zimne zakończenia umożliwiające stosowanie standardowych elementów przyłączeniowych do puszki.

Opis/Charakterystyka:

Element grzejny w postaci drutu niklowo-chromowego ułożony jest na teflonowej warstwie izolacji żył zasilających, biegnących wzdłuż przewodu grzejnego i połączony z nimi naprzemienie, tworząc niezależne sekcje grzejne o długości 1m. Dzięki takiej budowie zapewniona jest stała moc grzejna na sekcję bez względu na długość przewodu grzejnego. Przecięcie przewodu pomiędzy punktami przyłączeniowymi gwarantuje powstanie zimnego odcinka, umożliwiającego podlączenie obwodu do zasilania za pomocą standardowych elementów przyłączeniowych (brak ddatkowego nagrzewania od elementu grzejnego). Element grzejny osłonięty jest warstwą izolacji wewnętrznej wykonanej również z teflonu, na której ułożony jest oplot wykonany z ocynowanej miedzi lub stali. Oplot pełni rolę ekranu ochronnego oraz poprawia odporność mechaniczną przewodu grzejnego. Powłoka zewnętrzna wykonana z fluoropolimeru PFA chroni wewnętrzny ekran przed korozją i oddziaływaniem związków chemicznych. Zastosowanie jako izolacji wewnętrznej materialu PTFE zapewnia znakomite właściwości elektryczne przewodu, stabilność termiczną, niepalność, możliwość długotrwalej pracy w wysokich temperaturach i praktycznie brak efektu starzenia izolacji.

Dane techniczne:

Moc grzejna 1m sekcji 33 W/m 45W/m
Napięcie znamionowe 230 V
Max. temperatura pracy (przewód pod napięciem) +180°C +150oC
Max. temperatura wytrzymywana (napięcie wyłączone) +260°C
Zabezpieczenie nadmiarowe Charakterystyka „B” ; max. 16A
Przekrój żył zasilających 1,5mm2
Izolacja żył PTFA ( Teflon)
Powłoka zewnętrzna PFA
Min. promień gięcia 20 mm
Min. temp. montażu -55°C
Wymiary 8 x 6 mm
Długość sekcji grzejnej 1m
Zgodność z Dyrektywą LVD 2006/95/EC wg IEC / EN 62395
