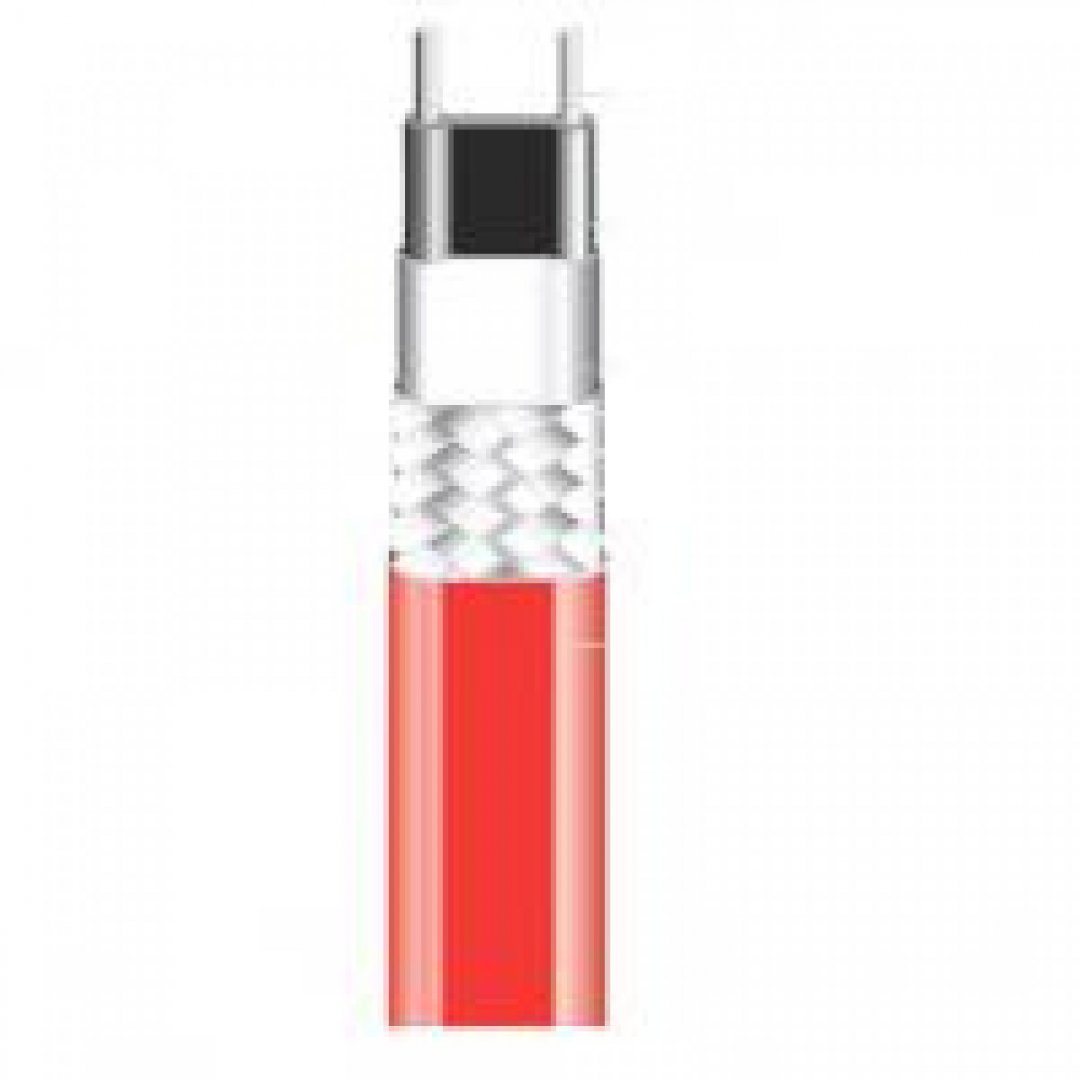

HSB 10

Wysokotemperaturowy samoregulujący kabel grzejny

Zastosowanie:

Przewód HSB jest równoległą, samoograniczającą taśmą grzewczą przeznaczoną do ogrzewania kompensującego. Jest on stosowany zarówno do ochrony przed mrozem jak również do utrzymywania stałej temperatury technologicznej rurociągów, rurek impulsowych, zbiorników itp. na których występują wysokie temperatury technologiczne lub są one czyszczone parą.

Zalety:

  • Możliwość płukania parą
  • Samoograniczanie mocy grzejnej
  • Możliwość stosowania w strefach zagrożonych wybuchem bez dodatkowego ogranicznika
  • Cięcie w dowolnym miejscu w trakcie montażu dzięki równoległemu prowadzeniu żył zasilających
  • Łatwość montażu dzięki dużej giętkości i niewielkim wymiarom
  • Łatwe cięcie i konfekcjonowanie nawet w obszarach zagrożonych wybuchem
  • Odporność na korozje i oddziaływanie związków chemicznych (takich jak węglowodory czy rozpuszczalniki) dzięki ochronnej powłoce zewnętrznej
  • Wysoki stopień odporności na obciążenia mechaniczne

Opis/Charakterystyka:

Element grzejny o rezystancji zależnej od temperatury, znajdującysię pomiędzy dwoma równoległymi żyłami miedzianymi, regulujei ogranicza moc taśmy grzewczej. Regulacja mocy grzejnej odbywasię automatycznie wzdłuż całej długości przewodu grzejnegow zależności od aktualnej wartości temperatury otoczenia.W sytuacji, gdy temperatura otoczenia wokół taśmy rośnie, wydatekciepła jest redukowany. Właściwość samoograniczania mocygrzejnej zabezpiecza przed przegrzaniem nawet wówczas, gdytaśma grzejna krzyżuje się. Stosowanie ogranicznika temperaturynie jest z reguły konieczne, nawet w strefie zagrożonej wybuchem.

Dzięki równoległemu prowadzeniu zasilania możliwe jest cięciekabla grzejnego na każdą wymaganą długość. Ta zaleta znacznieupraszcza proces projektowania i montażu. Kabel grzejny jest cięty ikonfekcjonowany, zgodnie z lokalnymi przepisami, bezpośrednio naplacu budowy. W przypadku uszkodzenia przewodu, nie jestpotrzebna wymiana całego obwodu, lecz tylko uszkodzonegofragmentu obwodu.

Przewód HSB dostępny jest w różnych wersjach i mocachjednostkowych.

Dane techniczne:

Dane techniczne HSB 10
Moc grzejna przy +10°C - zasilanie 230V AC: - zasilanie 120V AC: 10,0 W/m 10,8 W/m
Napięcie znamionowe: od 208 do 254V AC od 110 do 120V AC
Wykonanie przeciwwybuchowe: Ex II 2G Ex e II 200°C (T2), T3, T4 Ex II II 2D Ex tD A21 IP65 T200°C, T195°C, T130°C
Certyfikat systemu: KEMA 08 ATEX 0110 IECEx KEM 09.0083
Certyfikat częściowy: KEMA 02 ATEX 2327 U IECEx KEM 07.0048 U CSA 1862457
Max. rezystancja oplotu ochronnego: <18,2Ω/km
Dopuszczalna temperatura otoczenia - przewód pod napięciem: - napięcie wyłączone, łącznie 1000h: +120°C +190°C
Min. temperaturamontażu: -60°C
Min. temperatura włączenia: -60°C
Min. promień gięcia: 25mm
Wymiary: 10,2 x 4,8 mm



Max. długość obwodu grzejnego przy napięciu 254V (zabezpieczenie nadmiarowe o charakterystyce „C”)
Zabezpieczenie
16A, włączenie przy +10°C 16A, włączenie przy -25°C 16A, włączenie przy -60°C 200m 175m 165m
20A, włączenie przy +10°C 20A, włączenie przy -25°C 20A, włączenie przy -60°C 235m 235m 150m
32A, włączenie przy +10°C 32A, włączenie przy -25°C 32A, włączenie przy -60°C 235m 235m 235m
Max. długość obwodu grzejnego przy napięciu 120V (zabezpieczenie nadmiarowe o charakterystyce „C”)
Zabezpieczenie
16A, włączenie przy +10°C 16A, włączenie przy -25°C 16A, włączenie przy -60°C 100m 89m 82m
20A, włączenie przy +10°C 20A, włączenie przy -25°C 20A, włączenie przy -60°C 120m 120m 120m
32A, włączenie przy +10°C 32A, włączenie przy -25°C 32A, włączenie przy -60°C 120m 120m 120m



Program produkcji:

Opis Typ Moc wyjściowa Kod do zamówienia
HSB – równoległyprzewód grzejnyzasilany napięciem do254V AC
  • samoograniczający
  • możliwość płukania parą
  • w wykonaniu przeciwwybuchowym (Ex)
  • w wykonaniuprzemysłowym (M)
HSB 10 10 W/m 07-5803-210A
HSB 15 15 W/m 07-5803-215A
HSB 25 25 W/m 07-5803-225A
HSB 30 30 W/m 07-5803-230A
HSB 45 45 W/m 07-5803-245A
HSB 60 60 W/m 07-5803-260A
HSB – równoległyprzewód grzejnyzasilany napięciem do120V AC
  • samoograniczający
  • możliwość płukania parą
  • w wykonaniuprzeciwwybuchowym (Ex)
  • w wykonaniuprzemysłowym (M)
HSB 10 10 W/m 07-5803-110A
HSB 15 15 W/m 07-5803-115A
HSB 25 25 W/m 07-5803-125A
HSB 30 30 W/m 07-5803-130A
HSB 45 45 W/m 07-5803-145A
HSB 60 60 W/m 07-5803-160A
